激光焊接机有哪些?激光焊接机的分类及用途

浏览数量:28     作者:OPTIC XIAO     发布时间: 2020-08-29      来源:OPTIC LASER

激光焊接原理:

激光焊接机利用高强度激光束辐射到金属表面,对材料进行小区域的局部加热,将材料融化后形成特定的熔池,达到焊接的目的。



激光焊接特点:

激光被认为是焊接的理想热源,是公认的高技术。激光焊接具有加热集中,热输入少,变形小,焊接速度快;焊缝深度比大、焊缝平正、美观、焊后无需处理或只需简单处理,焊缝质量高,无气孔;可精确控制,聚焦光点小,定位精度高,易实现自动化;不仅适宜常规材料,也特别适宜难溶金属,耐热合金。钛合金热物理性能差别大的异种金属、体积和厚度差别大的工件以及焊缝附近有受热易燃,受热易裂和受热易爆的构件。激光焊接与真空电子束焊相比,具有不产生X射线,不需真空室,工件体积不受限制等有点。激光焊接可作为终加工,焊缝美观、漂亮,许多情况下焊缝可与母材等强。激光焊接既可以点焊,也可以连续缝焊、叠焊、密封焊等,深宽比高,焊缝宽度小,热影响区小、变形小。



适用范围:

微电子元件、集成电路引线等精密零件的焊接,大功率二极管、手机电池、电子元器件等焊接,珠宝首饰精密焊接,精密零件的焊接,模具激光焊补,眼镜焊接。





分类:

激光焊接机又称激光焊机、镭射焊机、其中具体分类如下:



手持式激光焊接机:

这大概是市场上最·常见的一种焊接设备了。常常用于焊接各种金属板材。



激光点焊机:

可用于金银首饰、电子元器件补孔、点焊砂眼、焊镶口等。



自动激光焊接机:

适用于金属工件的直线、圆周等自动焊接,常用于手机电池、首饰、电子元件、传感器、钟表、精密机械、通信、工艺品等行业。



激光模具焊机:

主要用于手机、数码产品、汽车及摩托车等模具制造和成型行业的模具补修,也多用于手工焊接。



光纤传输激光焊接机:

对焊接难以接近的部位,实行柔性传输非接触焊接,具有更大的灵活性。激光束可实现时间和能量上的分光,能进行多光束同时加工,为精密焊接提供了条件。



光纤振镜激光焊接机:

振镜运动系统和激光焊机系统的完美结合。有效节省单点焊接时的空程定位时间,比传统电动工作台效率提高3~5倍



接下来为您详细介绍

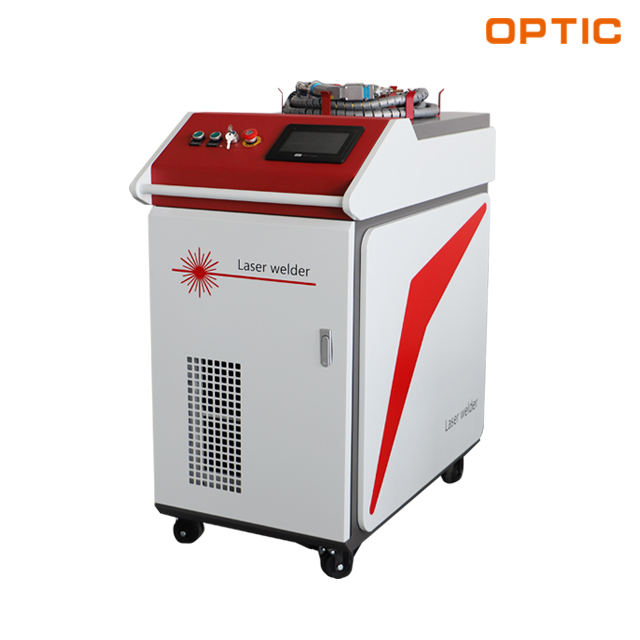

手持式激光焊接机


手持JPG格式


市面上最·常见的一款激光金属加工设备,手持式激光焊接机,在传统的焊接设备中基本都需要丰富的焊接经验与技术的结合才能满足日常的生产,但是呢速度慢,焊接外观需要后续的打磨处理,费时费力。

机型简介:

主要应用于电子元器件、汽车配件、仪器仪表、精密机械、通讯设备等行业不锈钢、碳钢、硅钢、铝合金、钛合金、镀锌板、镀铝锌板、铜等多种金属

材料的快速焊接以及某些异种材质间的焊接。

主要优点:

1操作简单,不需要专业焊接技术经验,简单培训2小时即可上手操作。

2焊接速度超级快,1台手持式激光焊机基本可以替代3到5名普通焊机的产量。

3焊接可以做到基本无耗材,生产中节约成本。

4焊接完成后焊缝光洁亮白,基本可以做到无需打磨处理。

5激光焊接机能量集中,热倒映范围小,产品不易变形。

6激光焊接机能量集中,焊接强度非常高。

7激光焊接机能量与功率由数字化控制,可以满足各种焊接要求,如完全焊透,熔深,点焊等等各类要求。

适用材料和行业应用:

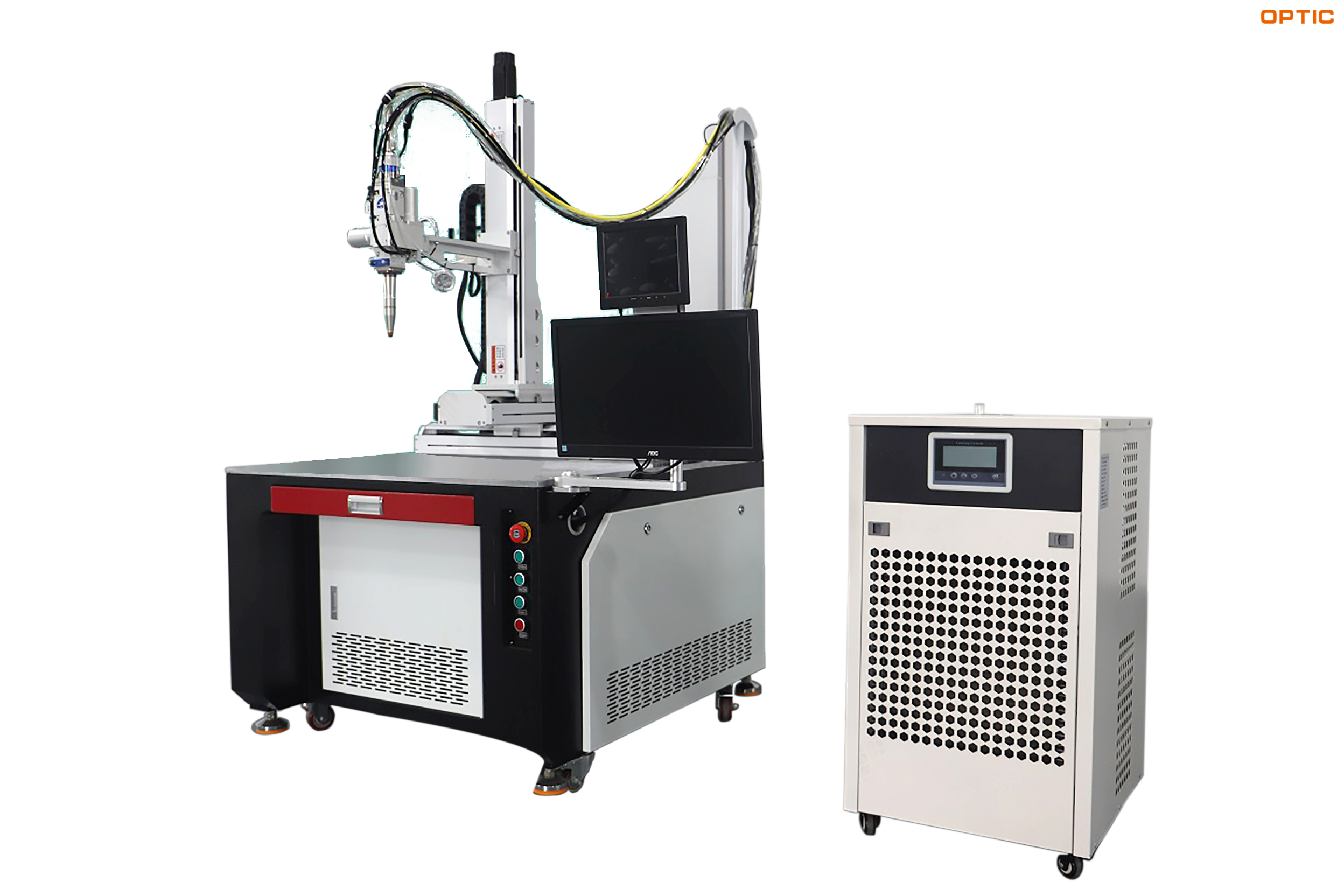

自动激光焊接机

自动光纤焊接

自动激光焊接机-二维自动激光焊接机-三维自动激光焊接机-四维自动激光焊接机

自动激光焊接机-二维自动激光焊接机

机型简介:

该机采用英国进口双灯陶瓷聚光腔腔体,功率强大、脉冲可编程和智能化系统管理。工作台Z轴可电动上下移动对焦,工业PC机控制。配置标准分离式X/Y轴三维自动移动工作台。另可选旋转夹具(  80mm或p 125mm可选),实现二维全自动激光焊接。监控系统采用显微镜、红光、CCD。配外置水冷却系统。

主要优点:

1、采用英国进口双灯陶瓷聚光腔腔体,耐腐蚀,耐高温,腔体寿命8~10年。

2、生产效率高,焊接速度快,可实现流水线自动化批量生产。

3、激光头可360°旋转,整体光路部分可移动360°以及前后拉伸。

4、光点大小电动调节。

5、工作平台可电动三维移动。

适用材料和行业应用:

适用于水壶、真空杯、不锈钢碗、传感器、钨丝、大功率二极管(三极管)、铝合金、笔记本电脑外壳、手机电池、门把手、模具、电器配件、滤清器、油嘴、不锈钢制品、高尔夫球头、锌合金工艺品等焊接。

可焊接图形有:点、直线、圆、方形或由AutoCAD软件绘制的任意平面图形。



自动激光焊接机-三维自动激光焊接机

机型简介:

改机器与二维自动焊接机相同



自动激光焊接机-四维自动激光焊接机

机械简介:

四轴联动激光焊接机采用一体化设计,结构紧凑美观,具有输出功率高,能量稳定,光束模式好,操作简便,性能可靠和使用范围广等特点。 采用英国进口陶瓷激光腔技术,同时使用特有的光束选模及整形技术,保证了高输出功率和优·秀的光束模式。双脉冲氙灯激励,恒流激光电源,脉冲可编程和智能化系统管理,并具有误操作和超温欠水流自动保护。PLC可编程控制器或工控PC机控制,X/Y轴两维自动移动平台。半导体红光指示定位,可手动上下移动对焦和偏转激光的入射角度。

四轴联动激光焊接机特点:

采用一体化设计,结构紧凑美观,具有输出功率高,能量稳定,光束模式好,操作简便,性能可靠和使用范围广等特点。

适用范围:

四维激光自动焊接机采用四维特性,主要适用于眼镜框、水杯、茶壶、花洒、不锈

钢碗、传感器、二极管、铝合金、手机电池、门把手、电器配件等金属的不规则焊接。

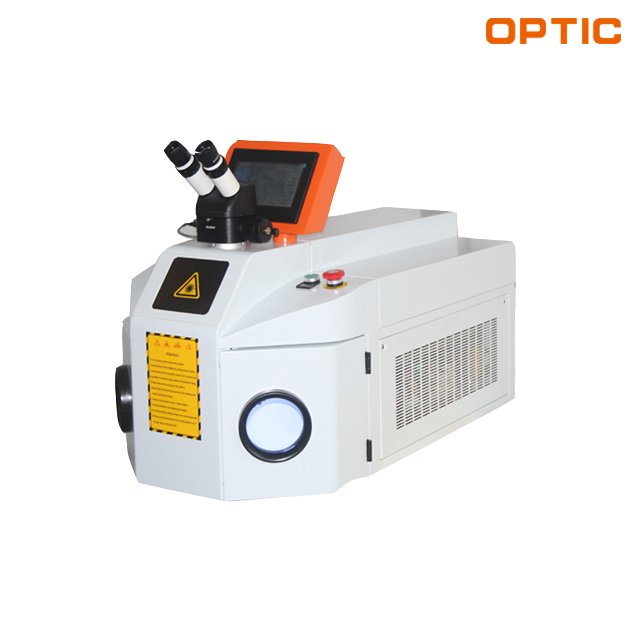

激光点焊机

台式迷你首饰焊接机桌面首饰焊接机分离式桌面首饰焊接机

桌面式/台式、一体式、分离式、迷你式激光点焊接

机型简介:

激光点焊机主要应用于金银饰品的补孔和点焊砂眼。激光点焊是激光材料加工技术应用的重要方面之一,点焊过程属热传导型,即激光辐射加热工件表面,表面热量通过热传导向内部扩散,通过控制激光脉冲的宽度、能量、峰值功率和重复频率等参数,使工件溶化,形成特定的熔池。由于其独特的优点,已成功地应用于金银首饰加工及微小型零件焊接中。

机型特点:

速度快、效率高、深度大、变形小、热影响区小、焊接质量高、焊点无污染、高效

环保。

1、能量、脉宽、频率、光斑大小等均可在较大的范围内调节,以实现多种焊接效果,

参数由封闭腔内控制杆调节,简单、高效。

2、采用英国进口陶瓷聚光腔,耐腐蚀,耐高温,光电转化效率高,聚光腔体寿命(8~10

年),氤灯寿命800万次以上。

3、采用世界上最·先进的自动遮光系统,消除了在工作时光对眼睛的刺激。

4、具备24小时连续工作能力,整机工作性能稳定,10000小时内免维护。

5、人性化设计,符合人体工学,长时间工作不疲劳。



激光模具焊接机

全自动不锈钢激光焊接机视频-模具修补模具焊接机

模具修补专用焊接机

机型简介:

激光模具焊接机是专为模具行业量身定做的专用机型,该机专门用于代替传统的氩弧焊机,进行精密模具的修补。

该机关键零部件全部采用进口产品。软件操作界面采用大屏幕液晶显示屏界面简单明了,操作者易学易用。多种预存操作模式,还可以自行编程,永远记忆功能,可适用于各种材质。

机型特点:

热影响区域小,不会导致精密模具变形;

焊接深度大,焊接牢固。溶化充分,不留修补痕迹。熔池熔料凸起部分与基体结合

处无凹陷现象;

氧化率低,工件不会变色;

焊接后不会出现气孔或砂眼;

焊接处可加工,特别适合有抛光要求的模具修补;

焊接后工件可达50~60洛氏硬度。



应用范围;

模具、精密注塑、压铸、冲压、不锈钢等硬质材料的裂痕、崩角、磨边机磨损密封

边修补、焊接;准确率高,激光焊点直径只有0.2nm~1.5nm;受热面积小,加工工件不会变

形;焊接后可蚀纹,不会影响效果。

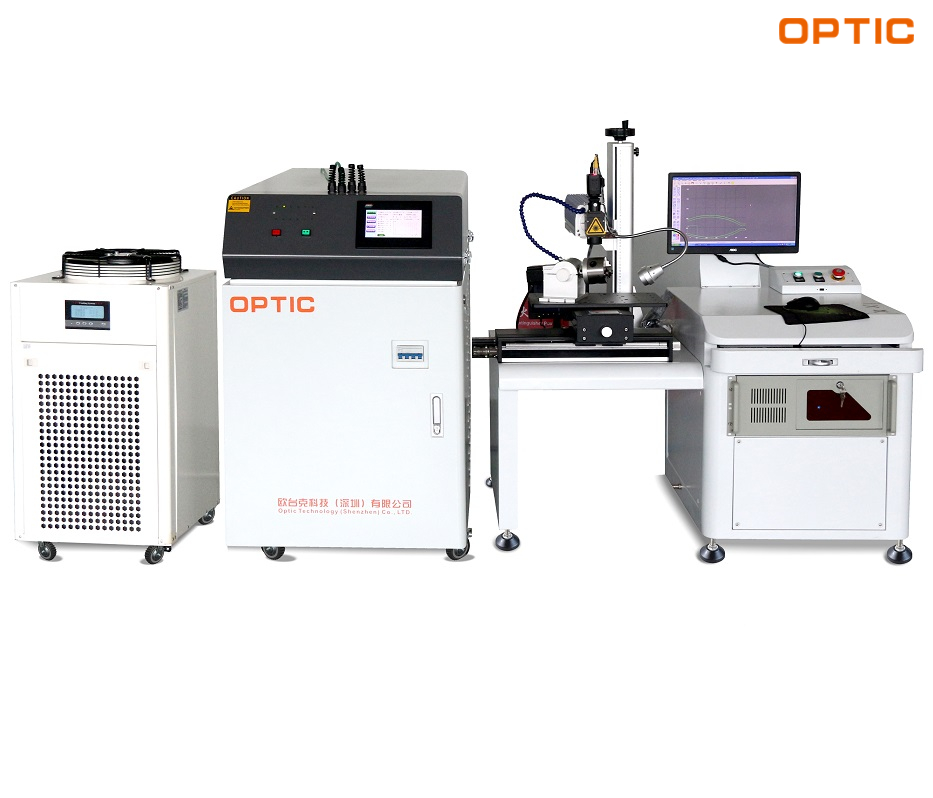

多头光纤激光传输激光焊接机

四路纤激光焊接机、六路光纤激光焊接机、多路纤激光焊接机

四路纤激光焊接机、六路光纤激光焊接机、多路纤激光焊接机

机型简介:

光纤传输激光焊接机是将高能激光束耦合进入光纤,远距离传输后,通过准直镜准

直平行光,在聚焦于工件上实施焊接的一种激光焊接设备,搭配简便式万向仪器可以对焊接

大型模具、难以接近的精密部位,实行柔性传输非接触焊接,具有更大的灵活性。激光束可

实现时间和能量上的分光,能进行多光束同时加工,为焊接提供更方便的条件。

主要特点:

选配CCD摄像监视系统,方便观察和精确定位;

焊斑能量分布均匀,具有焊接特性所需要用的最 佳光斑;

适应各种复杂焊缝,各种器件的点焊,以及1mm以内薄板的焊缝;

采用英国进口的陶瓷聚光腔体,耐腐蚀、耐高温、腔体寿命(8~10年),怎灯寿命

800万以上;

可定制专用的多头自动化工装夹具,实现产品的批量生产。





光纤传输自动激光焊接机


机型简介:

光纤传输激光焊接机是将高能激光束耦合进入光纤,远距离传输后,通过准直镜准直平行光,在聚焦于工件上实施焊接的一种激光焊接设备,搭配简便式万向仪器可以对焊接大型模具、难以接近的精密部位,实行柔性传输非接触焊接,具有更大的灵活性。激光束可实现时间和能量上的分光,能进行多光束同时加工,为焊接提供更方便的条件。

主要特点:

选配CCD摄像监视系统,方便观察和精确定位;

焊斑能量分布均匀,具有焊接特性所需要用的最 佳光斑;

适应各种复杂焊缝,各种器件的点焊,以及1mm 以内薄板的焊缝;

采用英国进口的陶瓷聚光腔体,耐腐蚀、耐高温、腔体寿命(8~10年),氩灯寿命

800万以上;

可定制专用的自动化工装夹具,实现产品的批量生产。

应用范围:

应用于光通信器件、电子元器件、医疗机械、钟表、眼镜、数码通讯产品、精密零

件、五金等行业的大批量生产,以及大型模具焊接、压铸、注塑的修补。



光纤振镜激光焊接机

光纤振镜焊接机

机型简介:

振镜运动系统和激光焊机系统的完美结合。有效节省单点焊接时的空程定位时间,

比传统电动工作台效率提高3~5倍,该机采用振镜扫描方式,具有焊接速度快、精度高、质

量稳定、操作方便、维护简单等优点,特别适用各种零部件的激光精密点焊。生产效率可达

普通激光电焊机的8倍左右。该机由YAG固体激光器、激光电源、光学扫描系统、平场聚

焦系统、计算机及可编程控制器、制冷系统、激光指示系统、操作机柜及三轴精密数控工作

平台等组成。在配置专用的激光焊接软件后,焊接点或图形可在软件直接输入、编辑,可以

将AutoCAD、CorelDRAW等其他软件编辑的点或图形通过该软件进行处理。

机型特点:

采用高速振镜进行激光定位、速度可达7000mm/s,提高了生存率;

抗干扰能力强,性能稳定;

操作方便,功能强大,兼容范围广;

可实现24小时批量生产。

适用范围:

可用于电子、通讯、五金等行业大批量生产企业的离线/在线焊接。主要应用领域包括手机屏蔽罩、金属手机外壳、金属电容器外壳、硬盘、微电机、传感器以及其他相干产品的高效率激光点焊或密封焊。
